Comprendre et utiliser Maps

Maps permet de visualiser les relations et les dépendances entre les services au sein des environnements mobiles, navigateurs et APM. Dans sa configuration par défaut, la carte n'affiche que les services. La sélection d'un nœud de service affiche ses ressources d'infrastructure associées dans le panneau inférieur.

Pour accéder à la carte pour les environnements mobiles, navigateur et APM :

1. Allez à one.newrelic.com.

2. Dans la liste des capacités, sélectionnez APM & services, Mobile ou Browser.

3. Dans la liste des services, recherchez et sélectionnez le service que vous souhaitez afficher.

4. Pour ouvrir la carte, à partir du deuxième menu de navigation à gauche, cliquez sur Service map.

   Pour accéder à la carte d'un service à partir d'une alerte :

5. Allez à one.newrelic.com > Alerts.

6. Pour ouvrir la page du problème, à partir de Issues & Activity, sélectionnez le problème associé à un service (cochez la colonne Entity name ).

7. Pour obtenir la carte de service, à partir de la page du problème, faites défiler jusqu'à la section Impacted entries .

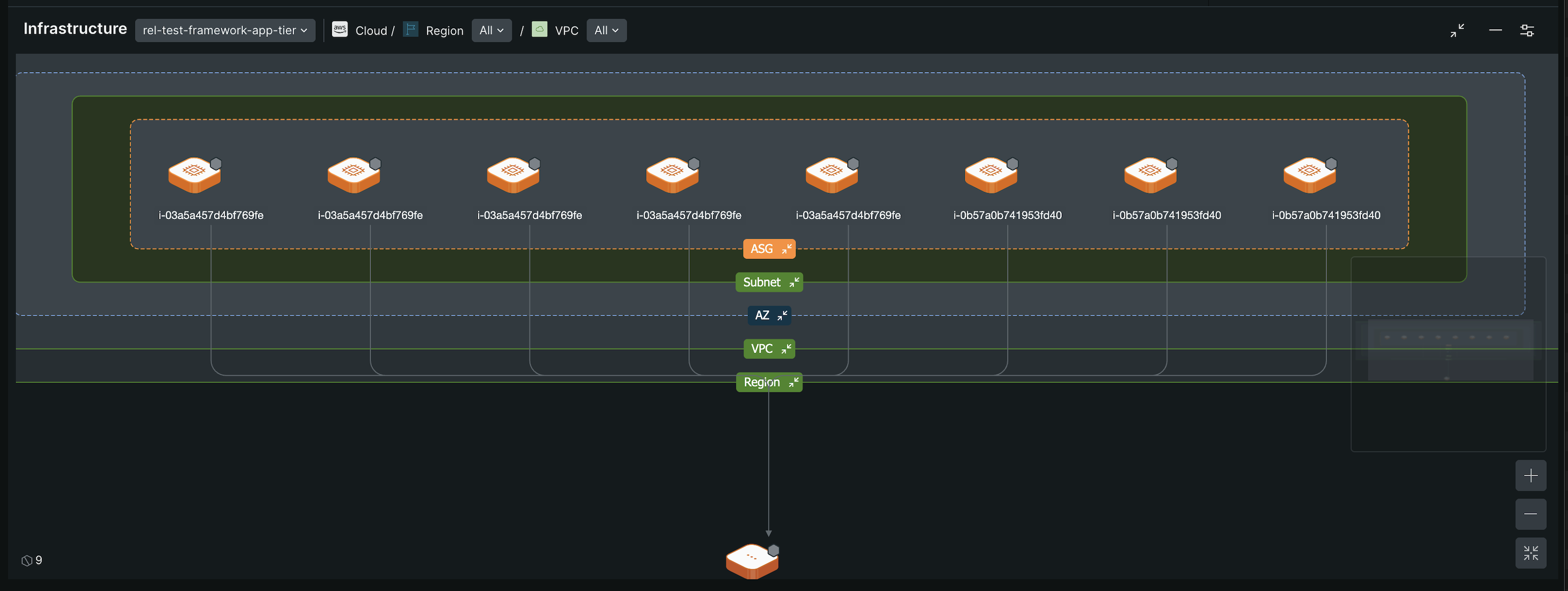

Grâce à Maps vous pouvez explorer les ressources d’infrastructure et leurs relations internes. Il fournit une vue détaillée de la manière dont les composants d'infrastructure prennent en charge vos services, vous permettant d'inspecter directement les ressources AWS et cloud. La carte vous aide à comprendre les dépendances infrastructure sous-jacente qui sont essentielles au maintien des performances et de la disponibilité du service. Avec AWS Auto-Discovery, vous pouvez également afficher les relations internes entre les services AWS.

Pour accéder à la carte des infrastructures :

1. Allez à one.newrelic.com > All entities.

2. Depuis la page All entities , sélectionnez l’hôte que vous souhaitez afficher.

3. Pour ouvrir la carte, sur la page hôte, cliquez sur Infrastructure.



   Pour accéder à l' infrastructure associée à l'entité sur la carte :

4. À partir de one.newrelic.com, ouvrez la carte pour tout service dans APM & services, Mobile, Browser, ou Workloads.

5. Pour ouvrir le Infrastructure Map, pointez sur un nœud et cliquez sur Inspect infrastructure.

   Ou

   Dans la liste déroulante Infrastructure en bas de la carte, sélectionnez les nœuds que vous souhaitez inspecter, puis cliquez sur Apply. La carte d'infrastructure s'ouvre en bas de la carte, affichant les nœuds d'infrastructure associés et leurs relations internes.

Grâce à Maps vous pouvez visualiser les services spécifiques à l’équipe et leur interaction. Il vous permet d'explorer les services et les dépendances dans le contexte des opérations de votre équipe, facilitant la collaboration et la gestion efficace des ressources appartenant à l'équipe.

Pour accéder à la carte des équipes :

1. Allez à one.newrelic.com > Teams.
2. Pour obtenir les détails d’une équipe, à partir de la page Teams , sélectionnez l’équipe.
3. Accédez à l’onglet Map .

Le Dynamic Flow Map offre une vue détaillée du flux de données à travers vos services, y compris l'interaction avec la base de données et d'autres composants backend . Il fournit des informations détaillées sur les performances et le goulot d'étranglement potentiel, permettant un dépannage efficace.

Maps illustre les relations et les dépendances entre les entités au sein d'une workload, ainsi qu'entre différentes charges de travail. Elles offrent une vue d'ensemble de ces relations, incluant l'état de santé, le SLA et le flux de données. Les cartes représentent également les relations hiérarchiques lorsque les charges de travail sont imbriquées les unes dans les autres.

Pour accéder à la carte workload :

1. Allez à one.newrelic.com > All capabilities > Workloads.

2. À partir de la page Workloads, sélectionnez la workload que vous souhaitez visualiser.

3. Pour ouvrir la carte, à partir du deuxième menu de navigation à gauche, cliquez sur Maps.

   Pour en savoir plus sur la charge de travail, consultez la page d'interface utilisateur relative à la charge de travail.

Le résumé de l’état de santé fournit un aperçu rapide de tous les nœuds. Chaque état de santé est représenté par une légende de couleur, avec un numéro à côté de chaque légende indiquant le nombre de nœuds dans cet état. Cela vous permet d’évaluer et de traiter rapidement les domaines nécessitant une attention particulière.

Instrumenter les nœuds non instrumentés

Si la carte comporte des nœuds non instrumentés, ceux-ci apparaissent avec une bordure en pointillés. Pour instrumenter un nœud non instrumenté particulier, pointez sur le nœud, cliquez sur Instrument et suivez les instructions à l'écran.

Vous pouvez également obtenir la liste de tous les nœuds non instrumentés de la carte et les instrumenter comme suit :

1. À partir du résumé de l’état de santé de la carte, pointez sur Uninstrumented et cliquez sur Instrument what's missing.

2. Sur la page Add more instrumentation, suivez les instructions à l’écran pour intrumenter chaque entité.

   Une fois les nœuds instrumentés, la carte se met à jour pour afficher l'état de santé actualisé.

   Filtrer les nœuds par état de santé

   Si vous souhaitez vous concentrer sur certains nœuds avec des catégories de santé spécifiques, filtrez les nœuds comme suit.

3. Pour ouvrir le panneau Map View Settings , en haut à droite de la carte, cliquez sur Settings.

4. Dans la liste Health Status , sélectionnez le statut spécifique que vous souhaitez afficher. La vue cartographique est mise à jour pour afficher uniquement les nœuds avec l'état de santé sélectionné.

   Gérer le cluster avec état de santé

   Si des clusters sont disponibles dans votre vue cartographique, vous pouvez filtrer les nœuds par état de santé et les afficher séparément. Pointez vers un cluster et révélez l’état de santé pour afficher les nœuds avec cet état en dehors du cluster. Cela vous aide à vous concentrer sur des nœuds spécifiques au sein du cluster.

Vous pouvez regrouper les nœuds sur la carte pour réduire l'encombrement et mettre en évidence les relations, ce qui facilite l'identification des modèles et la gestion des dépendances. Cette approche structurée offre une vue claire et organisée de votre environnement cloud, adaptée à vos besoins spécifiques.

Créer des groupes

1. Pour organiser les nœuds par un attribut spécifique sur la carte, accédez à la liste déroulante Group by et sélectionnez l'attribut.

2. Pour obtenir le regroupement sur la carte, cliquez sur Apply. Chaque groupe affiche le nombre de nœuds qu'il contient.

3. Pour ajouter un autre niveau au groupe, dans la liste déroulante Group by , cliquez sur + Create a group > sélectionnez un attribut > Apply. L'attribut de premier niveau forme le groupe principal et l'attribut de deuxième niveau forme des sous-groupes imbriqués dans le groupe principal. Vous pouvez appliquer jusqu'à cinq niveaux de regroupement.

   Apparence et dénomination du groupe

   Les groupes sont nommés en fonction de l’attribut sélectionné. Par exemple, si vous regroupez les nœuds par l’attribut Account , le nom du groupe apparaît comme Account: <account name>. Les groupes sont codés par couleur en fonction de l'état de santé des nœuds qu'ils contiennent, comme suit :

• Rouge: Au moins un nœud critique

• Jaune: Au moins un nœud dégradé mais aucun nœud critique

  Sélectionnez un groupe pour afficher les détails de l'entité groupée dans un tableau situé dans le panneau de droite. Vous pouvez également développer les groupes pour afficher les nœuds et les sous-groupes imbriqués qu'ils contiennent. Conformément à vos besoins, vous pouvez réorganiser les niveaux de groupe en mélangeant l'attribut dans la liste déroulante Group by.

Maps fournit plusieurs fonctionnalités pour vous aider à explorer les relations, la dépendance et les détails métriques et d'équipe d'une entité. Lorsque vous pointez vers un nœud sur la carte, une fenêtre contextuelle apparaît avec les options interaction suivantes et trois métriques dorées. Vous pouvez utiliser ces options pour naviguer et explorer davantage la carte.

Développer la dépendance

Pour afficher les nœuds dépendants de n'importe quel nœud sur la carte, pointez sur le nœud et cliquez sur Expand dependencies. Ce nœud devient le nœud focal, révélant tous les nœuds dépendants situés à un niveau de distance et reliés par des arêtes.

Inspecter les ressources d'infrastructure

Pour afficher les ressources d'infrastructure associées à un nœud, pointez sur le nœud et cliquez sur Inspect Infrastructure. La carte d'infrastructure s'ouvre en bas de la carte, affichant les nœuds d'infrastructure associés et leurs relations internes à deux étapes du service APM.

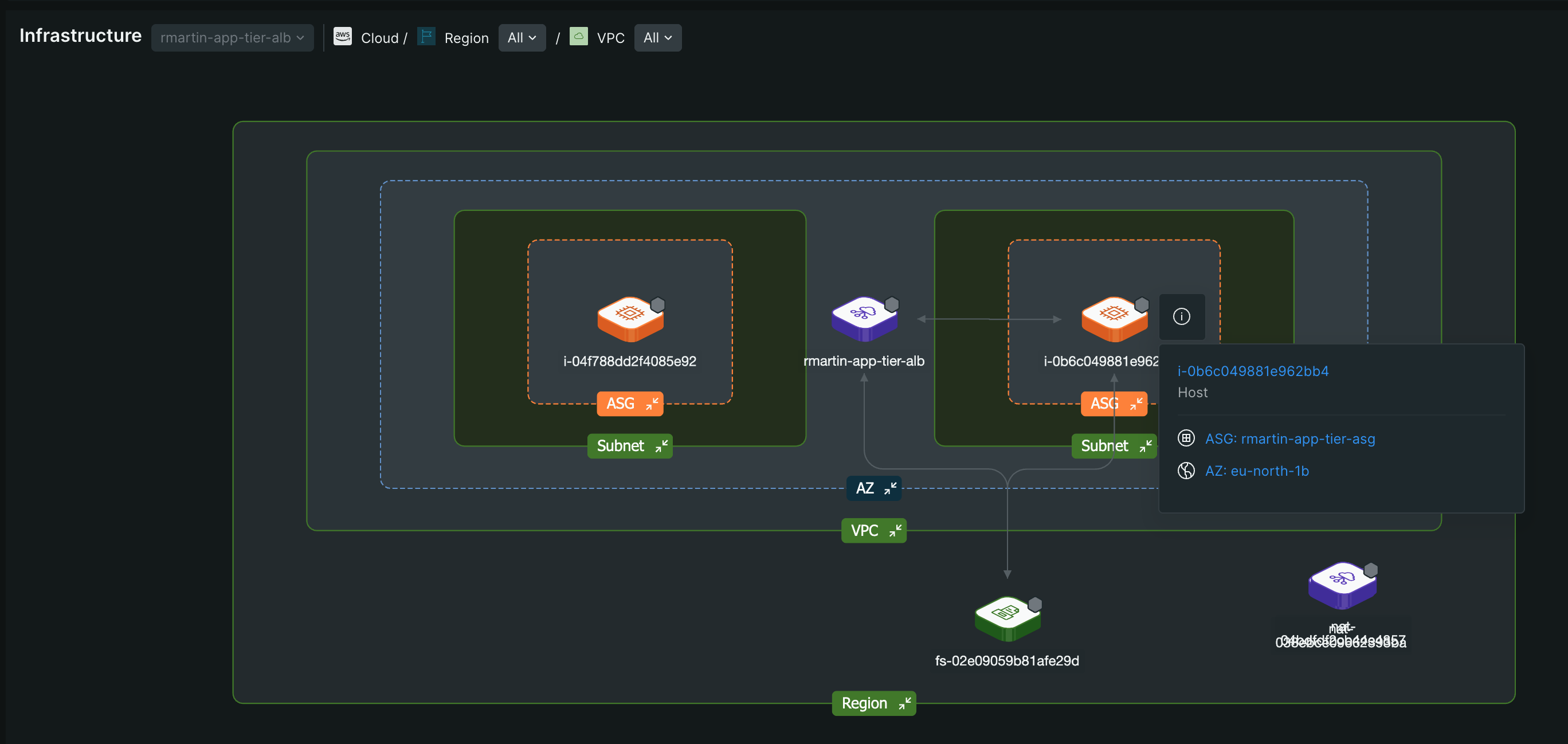

Si vous avez activé la fonctionnalité Auto-Discovery , vous pouvez explorer comment les services AWS se connectent en interne. La carte offre une vue hiérarchique qui suit l'ordre d'organisation des ressources : cloud > Région > VPC > Zone de disponibilité > Sous-réseau > Groupe de mise à l'échelle automatique > Hôte individuel. Vous pouvez sélectionner une région ou un VPC spécifique pour afficher les ressources qu'il contient.

Afficher le flux dynamique

Pour afficher le flux de données via votre nœud, y compris l'interaction avec la base de données et d'autres composants backend , pointez sur un nœud et cliquez sur View dynamic flow. La carte de flux dynamique s'ouvre, offrant une vue détaillée du flux de données à travers le nœud, y compris l'interaction avec la base de données et d'autres composants backend . Pour plus de détails, reportez-vous Dynamic Flow Map.

Afficher les détails du nœud

Pour afficher les détails d'un nœud, pointez sur le nœud et cliquez sur l'icône d'information. Les détails complets du nœud apparaissent dans le panneau de droite.

Propriétaire du nœud d'accès

Pour accéder au propriétaire d’un nœud, pointez sur le nœud et cliquez sur le nom de l’équipe. La page de l'équipe s'ouvre, affichant les détails de l'équipe et l'entité détenue par l'équipe.

Accéder aux détails du nœud

Pour afficher et ajuster les détails d’un nœud, pointez sur le nœud et cliquez sur le nom du nœud. La page de résumé de l’entité s’ouvre, affichant les détails de l’entité.
